Виды сопел для лазерной резки металла: подробный обзор

Резка металлов лазером — сложный технологический процесс, где каждая деталь важна: параметры лазера, скорость, режимы подачи газа. Но зачастую именно выбор сопла остается в тени, хотя именно от него зависит качество и стабильность реза, а также долговечность системы. Правильно подобранное сопло для лазера является залогом высокой точности, минимальных затрат и надежной работы оборудования. В этой статье мы подробно рассмотрим основные виды сопел для лазерной резки и объясним, как правильно подобрать подходящий тип в зависимости от ваших задач, чтобы обеспечить качественный рез и повысить эффективность работы.

1. Форма сопла

Геометрия сопла —не просто выбор дизайна, а важная характеристика для решения конкретных задач. Форма сопла существенно влияет на качество реза, эффективность подачи газа и удобство эксплуатации. Ниже представлены основные типы форм и их особенности.

Конусные сопла

Описание:
Сужающаяся форма, конус, расширяющийся к основанию. Самая распространенная форма сопел в лазерной резке.

Назначение:

Форма конуса является универсальной для широкого круга задач благодаря оптимизированной подаче газового потока. Конусные сопла эффективны для резки как тонких, так и толстых металлов, направляя вспомогательный газ максимально точно в зону реза. Подходят для резки с высоким давлением (азот) цветных металлов и нержавеющей стали (одинарные), а также для кислородной резки черных металлов (двойные). Обеспечивают высокую скорость и минимальное окисление краев материала.

Цилиндрические сопла

Описание:
Классическая форма с прямыми стенками и отверстием в центре, без сужения.

Назначение:

Обеспечивает стабильный ламинарный поток вспомогательного газа прямого направления в процессах, где не требуется высокое давление газа. Применяются в оптоволоконных (fiber) лазерах для резки с помощью инертных газов (азот) нержавеющей стали, латуни, алюминия и тонкой черной стали. Подходят для резки тонких металлов (менее 3 мм) с высоким качеством кромки, а также для металлов средней толщины. Цилиндрические сопла поддерживают стабильное емкостное расстояние до поверхности листа. Чаще всего являются однослойными, используются гораздо реже, чем конусные.

Шестигранные сопла

Описание:
Геометрическая форма с шестью гранями

Назначение:
Редко используется в стандартной резке, больше – в специальных технологических задачах. Шестигранные сопла разработаны для лазерных головок с системой автоматической замены сопла. Благодаря своей геометрии обеспечивают точную соосность лазерного луча и струи вспомогательного газа. Применяются для резки нержавеющей стали, алюминия, латуни, цинка и тонкой углеродистой стали. Однослойные используются для резки с азотом, двуслойные – для кислородной резки.

Сопла "сомбреро"

Описание:
Усовершенствованная форма, напоминающая «шляпу сомбреро» - с увеличенной высотой конусной части и небольшими углами наклона боковых граней.

Назначение:
Используется для высокоскоростной резки тонких материалов (менее 3 мм) и сложных контуров в оптоволоконных лазерных станках, обеспечивая стабильность процесса и чистоту кромки. Геометрия обеспечивает повышенную защиту от налипаний шлака, снижение риска повреждений и увеличенный срок службы. Чаще всего используется с азотом (двойные сопла).

Усечённый конус (бустер)

Описание:
Иногда его называют "бустерное" сопло — с укороченной, усеченной формой, похожей на конус с коротким расширением.

Назначение:
Используется для увеличения мощности лазера, стабилизации потока газа при высокоскоростной резке толстых листов металла (более 10 мм), а также для точного позиционирования газового потока. Часто являются двойными (двуслойными). Аэродинамическая форма минимизирует турбулентность газа, обеспечивая ламинарный поток. Применение бустерных сопел увеличивает скорость резки на 10-30%.

В лазерной резке для различных задач используются сопла других форм. Пятиугольные сопла используются в лазерах высокой мощности для резки нержавеющей стали азотом, формируя защитную газовую завесу и обеспечивая чистый рез без окисления кромки. Сопло, по форме напоминающее карандаш (pencil) применяются в волоконных лазерах для специфических задач (использование для труднодоступных мест, углов и узких пространств, где минимальное расстояние между деталями).

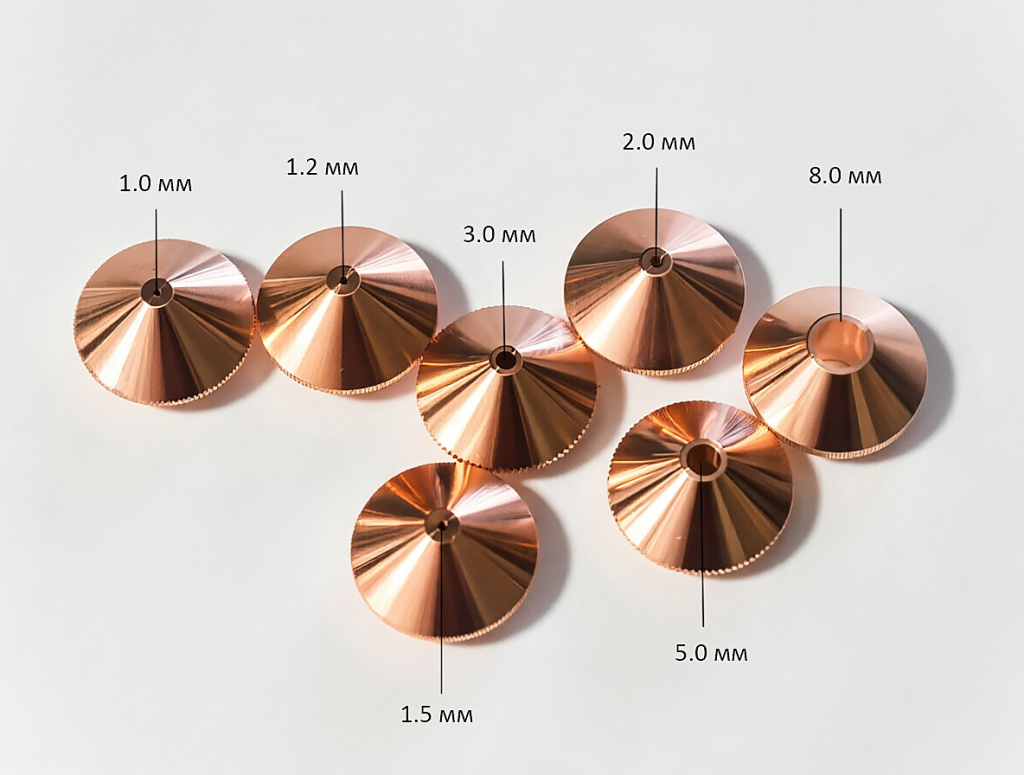

2. Диаметр выходного отверстия

Неправильно подобранный диаметр отверстия сопла может привести низкому качеству реза, образованию грата, а также перерасходу газа.

3. Материал изготовления

Медь: Сопла для лазерной резки изготавливаются из меди. Этот материал сочетает высокую теплопроводность, устойчивость к брызгам расплавленного металла и невысокую стоимость. Медные сопла имеют меньшую износостойкость, чем сопла с покрытием, быстрее окисляются, поэтому часто требуют очистки либо замены (каждые 10-60 дней). Медные сопла эффективны для большинства стандартных задач и являются экономически выгодным расходным материалом для производства.

Медь с хромированным покрытием: Сопла с покрытием обладают повышенной стойкостью к износу и окислению, защитой от брызг расплавленного металла, а также увеличенным сроком службы по сравнению с медными. Используются для работы с высокими мощностями или постоянной интенсивной резки. Сопла с покрытием являются более дорогостоящим вариантом для производства.

4. Типы сопел по конструкции и назначению

Одинарные и двойные сопла

• Одинарные (однослойные) сопла: Насадки с одним сквозным отверстием, через которое осуществляется подача режущего газа под высоким давлением (азот, аргон). Используются для резки нержавеющей стали, цветных металлов, тонких листов металла, обеспечивая высокую скорость реза и аккуратную кромку. Из-за особенностей конструкции меньше подходят для раскроя толстых металлов, так как не способны обеспечить нужное охлаждение.


• Двойные (двуслойные) сопла: Двуслойная конструкция сопла оптимизирована для резки черных металлов (углеродистая сталь) с помощью кислорода, обеспечивая равномерное распределение газа и создавая более сильный и сфокусированный поток. Благодаря завихрению газа в два потока (первый подает кислород, а второй служит защитным экраном) обеспечивается улучшенное охлаждение и защита оптических элементов, эффективно удаляется расплав и снижается образование грата. Обычно применяются для высокоскоростной резки толстых металлических листов и в технологических процессах высокой интенсивности.

Специализированные сопла

• Высокоскоростные (High-Speed)
  Предназначены для высокоскоростной резки тонких и средних металлов. Они отличаются аэродинамической формой (суженная, с параболическими стенками либо седловидная), что обеспечивает максимально быстрый поток газа. Часто с хромированным покрытием для предотвращения налипаний брызг и улучшенной защиты.


• Для высокой плотности (High-Density)
  Сопла для высокоплотной (прецизионной) резки часто имеют малый диаметр отверстия (обычно 0,8–1,5 мм), что обеспечивает узконаправленную высокоскоростную струю газа и высокую точность реза тонких металлов (<3 мм). Используются преимущественно двухслойные конструкции для лучшего охлаждения и фокусировки, минимизации образования грата и повышения качества кромки.


• Для бустера (Booster)
  Специальные сопла, используемые в системах с бустером (усилителем), позволяют создавать более мощный и фокусированный лазерный поток, увеличивая эффективность и качество резки.


• Для 3D-резки Эти сопла предназначены для трехмерных, сложных контуров и объемных заготовок. Имеют особую геометрию, позволяющую работать с наклоненными или перемещающимися материалами.

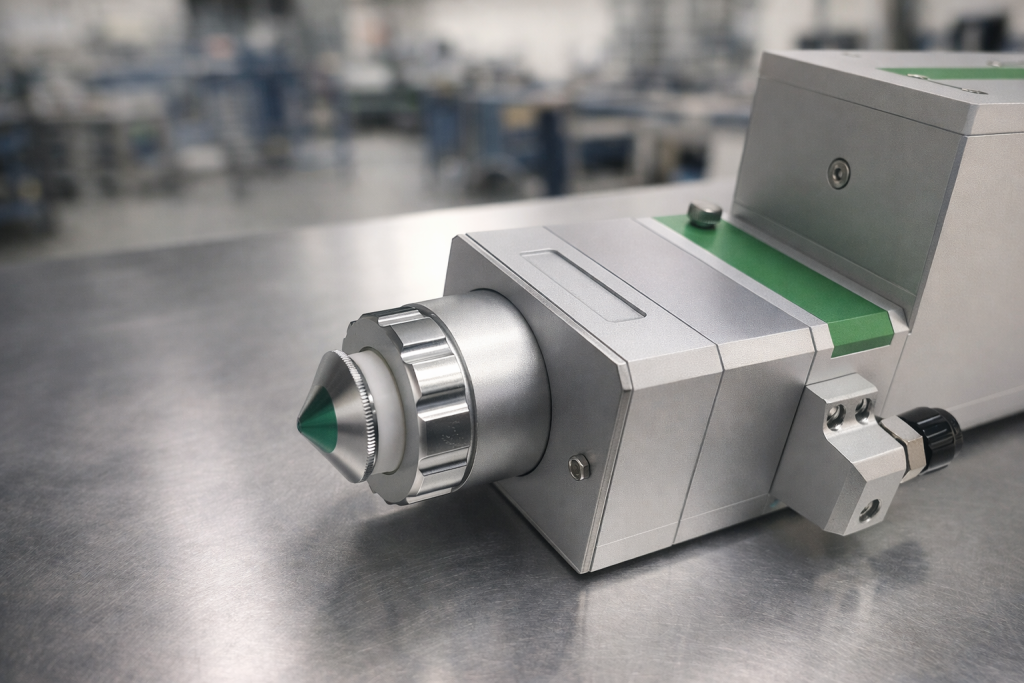

5. Итог: как выбрать подходящее сопло для лазерной режущей головки

Для правильного подбора сопла при лазерной резке необходимо учитывать его форму, диаметр выходного отверстия, материалы изготовления и конструктивные особенности, что зависит от конкретных технологических задач. Важным аспектом является тип обрабатываемого металла и используемый газ. Разные материалы требуют специфического режима подачи газа, а выбор сопла должен обеспечивать оптимальные условия для достижения высокого качества реза и стабильности процесса. Правильный подбор сопла в соответствии с этими параметрами способствует повышению эффективности, увеличению срока службы оборудования и обеспечению точности обработки.
